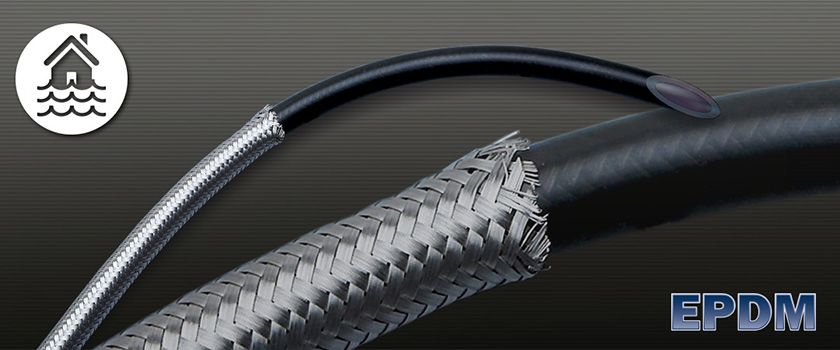

EPDM
FLEXIBEL NICHT NUR IM EINBAU AUCH IM EINSATZBEREICH
Das EPDM Schlauchmaterial zeichnet sich durch eine hohe mechanische Belastbarkeit beispielsweise bei Zugbeanspruchung oder Belastung durch Temperaturwechsel aus. Es ist äußerst biegsam und weist eine hohe thermische Beständigkeit auf.
Das Material ist vielseitig einsetzbar. Wasserführende Heiz- und Kühlsysteme lassen sich ebenso wie zahlreiche andere Verbindungen im Behälter- und Apparatebau (z.B. Wasserspeicher, Ausdehnungsgefäße) problemlos diffusionsoffen installieren. Weitere Anwendungsgebiete liegen in modernen, umweltfreundlichen Technologien der Regenwassernutzung sowie der Beheizung mit Wärmepumpen.
EINSATZBEREICHMAXIMALE FLEXIBILITÄT UND HÖCHSTE BELASTBARKEIT
Aufgrund seiner ausgezeichneten mechanischen Eigenschaften eignet sich EPDM Material hervorragend für die flexible Anbindung von:
| Temperaturbereich bis: |
|
|
|
|
|
|
+ 90 ° C |
| Betriebsdruck maximal: |
|
|
|
|
|
|
|
| DN |
6 |
8 |
10 |
12 |
|
|
15 bar |
| DN |
15 |
|
|
|
|
|
12 bar |
| DN |
20 |
25 |
32 |
|
|
|
10 bar |
| DN |
40 |
50 |
|
|
|
|
6 bar |
Achtung >> Bei Steckverbindungen gelten abweichende Betriebsdrücke und Temperaturen!

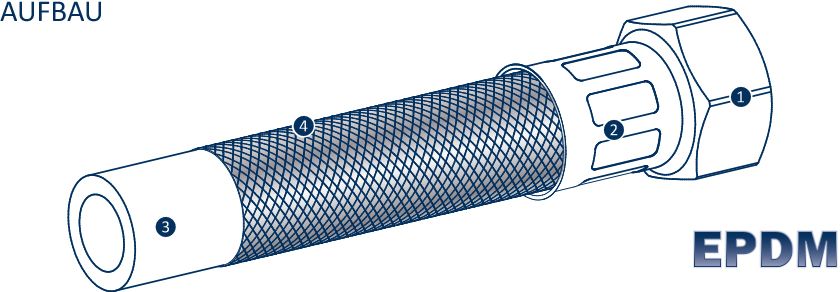

- Standardanschluss Messing blank oder Sonderanschluss nach Kundenwunsch
- Presshülse aus Edelstahl AISI bzw. ab DN 15 in Aluminium
- Flexibles und mechanisch belastbares Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Hochwertige Umflechtung aus Edelstahl AISI auf Wunsch auch andere Materialien möglich
Das EPDM Schlauchmaterial zeichnet sich durch eine hohe mechanische Belastbarkeit beispielsweise bei Zugbeanspruchung oder Belastung durch Temperaurwechsel aus. Es ist äußerst biegsam und weist eine hohe thermische Beständigkeit auf.
Das Material ist vielseitig im Bereich Brauchwasser sowie für diffusionsoffene Verbindungen im Heizungsbereich und im Behälter- und Apparatebau einsetzbar. Weitere Anwendungen liegen in modernen, umweltfreundlichen Technologien der Regenwassernutzung sowie der Anbindung von Wärmepumpen.
| |
DN |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
| Innendurchmesser in mm |
|
6 |
8 |
10 |
13 |
16 |
19 |
25 |
32 |
40 |
50 |
| Außendurchmesser in mm |
|
11 |
13 |
15 |
18 |
22 |
27 |
33 |
45 |
55 |
65 |
| Wandstärken in mm |
|
2 |
2 |
2 |
2 |
2,5 |
3,5 |
3,5 |
6 |
7 |
7 |
| Max. Betriebsdruck in bar |
|
15 |
15 |
15 |
15 |
12 |
10 |
10 |
10 |
6 |
6 |
| Max. Betriebstemperatur |
|
- 20 ° C bis + 90 ° C |
| Umflechtung |
|
Edelstahldraht nach AISI / nach Kundenwunsch |
| Presshülsen |
|
Edelstahl nach AISI; ab DN 15 Aluminium |
| Anschlüsse |
|
Standardanschluss Messing vernickelt / blank
oder Sonderanschluss nach Kundenwunsch |

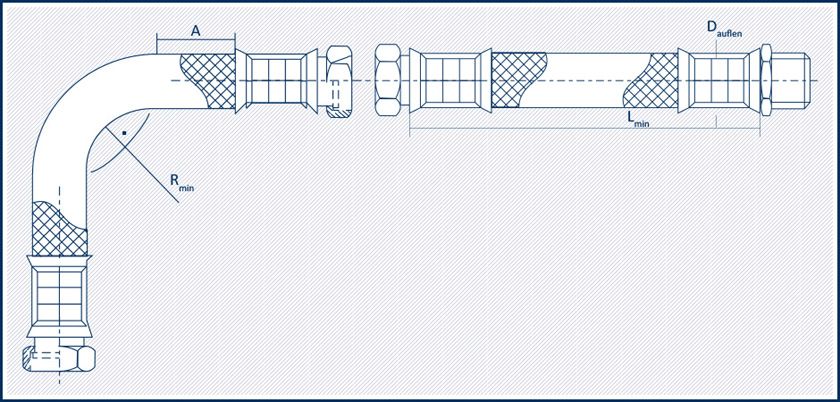

| DN |
Außendurch-
messer / mm |
A/R min |
L min |
L min
α = 90 ° |
L min
α = 180 ° |
L min
α = 360 ° |
| 6 / 8 |
11 / 13 |
35 |
60 |
170 |
235 |
365 |
| 10 |
15 |
40 |
60 |
205 |
280 |
430 |
| 12 |
18 |
60 |
80 |
285 |
395 |
610 |
| 15 |
22 |
70 |
95 |
325 |
450 |
710 |
| 20 |
27 |
80 |
100 |
370 |
515 |
810 |
| 25 |
33 |
100 |
125 |
460 |
640 |
1010 |
| 32 |
45 |
160 |
140 |
705 |
990 |
1560 |
| 40 |
55 |
180 |
160 |
790 |
1115 |
1770 |
| 50 |
65 |
230 |
210 |
985 |
1400 |
2225 |
Maße in mm. Alle angegebenen Maße (außer Nennweite) sind Mindestmaße und sollten wenn möglich überschritten werden.
Die Gewährleistung tritt nur bei Beachtung der Einbaurichtlinien, einer fachgerechten Installation und unter Berücksichtigung aktueller Normen in Kraft. Insbesondere sind korrosive, elektrochemische und bakteriologische Belastungen durch geeignete Schutzvorkehrungen auszuschließen. Irrtümer und Änderungen im Sinne des technischen Fortschrittes vorbehalten.
