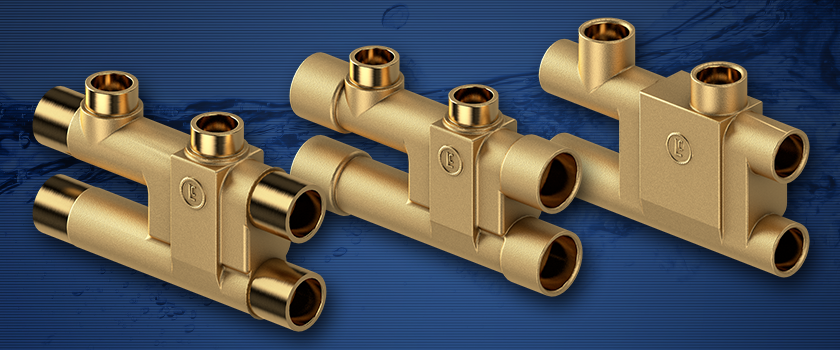

KREUZUNGSFITTINGS

In der Heizungsinstallation müssen oft Rohrleitungen überführt werden. Besonders problematisch ist dies, wenn nicht genügend Platz zur Verfügung steht, zum Beispiel hinter Sockelleisten.

Genau für diesen Anwendungsfall ist unser Kreuzungsfitting entwickelt worden. Durch ein spezielles Kammersystem wird eine Querschnittsreduzierung vermieden. Die Rohrabstände sind den gebräuchlichsten Schellen- und Heizkörpersystemen angepasst!

Geringe Bauteiltiefe ohne Querschnittsreduzierung, deshalb besonders für den Einsatz hinter Sockelleisten-Systemen geeignet »

Kein Entfernen des Putzes bzw. keine Schwächung der Isolation,
Rohrabstände (Stichmaße 35/50) sind auf die Standardanschlußmaße für Sockelleiste bzw. Heizkörper zugeschnitten,
Kostensenkung durch weniger Lötstellen, kürzere Montagezeit und Minimierung der Nebenarbeiten,
Die Dimensionierung des Fittings bewirkt eine wesentliche Erleichterung der Paßarbeiten beim Zusammenbau des gesamten Stranges.
Die Gestaltung der Strömungsquerschnitte als Kammernsystem gewährleistet die Beibehaltung des Anschlußquerschnittes, d. h. keine Querschnittsreduzierung.
Je nach Rohrlänge und ∆T zwischen VL und RL, ist eine Längenkompensation vorzusehen.

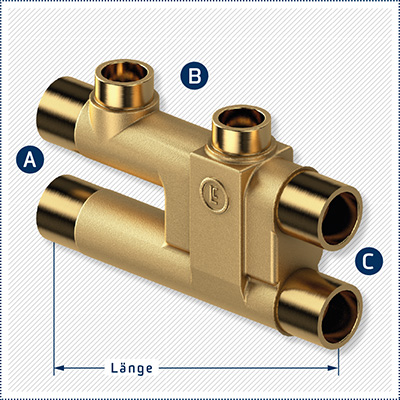

A	B	C	Dimension	Artikelnummer	Länge in mm	Gewicht in g
IL 15	IL 15	IL 15	DN 12 / 12	7002-30 O	104	392
IL 18	IL 15	IL 18	DN 12 / 15	7001-30 OC	120	454
IL 22	IL 15	IL 22	DN 12 / 18	7003-30 OC	128	518
